Проект №

61-46

Проект дома с мансардой 12 на 11 метров, общей площадью 151 м², из газобетона (пеноблоков), с террасой, котельной и кухней-столовой

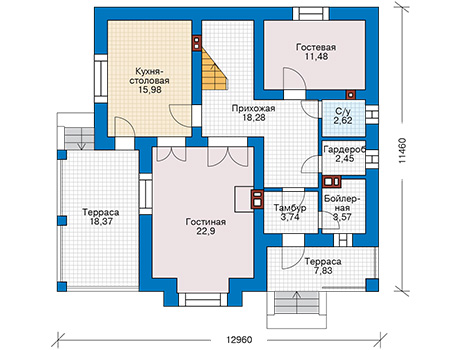

План первого этажа

Планировка первого этажа :: Проект дома из газобетона 61-46

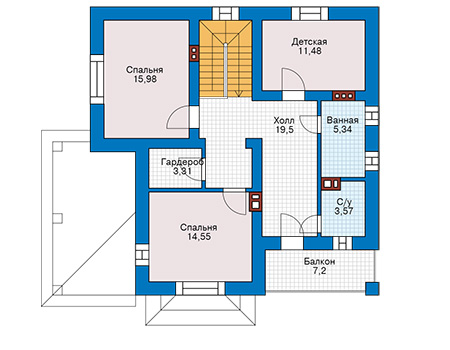

План мансардного этажа

Планировка мансардного этажа :: Проект дома из газобетона 61-46

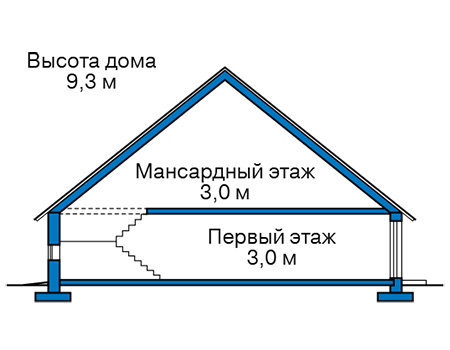

Высота дома

Высота этажей в проекте дома из газобетона 61-46

Дома по похожим проектам

Смотреть все (6)

Посмотреть пример проектной документации (что будет содержать проект)

Общая площадь
151.44 м²
Материал
Газобетон
Число этажей
1
Мансарда
есть
Цоколь
нет

Стоимость разделов АР+КР (?)

43 200 ₽

План первого этажа

План мансардного этажа

Требуется другая планировка или внешний вид? Посмотрите варианты этого дома в блоке "Похожие проекты" внизу страницы. Либо опишите, что Вам бы хотелось изменить и мы рассмотрим такую возможность.

Высота дома

Все материалы и размеры, указанные в каталоге и на сайте, не могут использоваться при строительстве дома без приобретения рабочей документации!

Изображения и 3D-модели на сайте носят исключительно ознакомительный характер для оценки объемно-планировочного решения. Варианты решений в рабочей документации могут отличаться от представленных на сайте.

Фасады

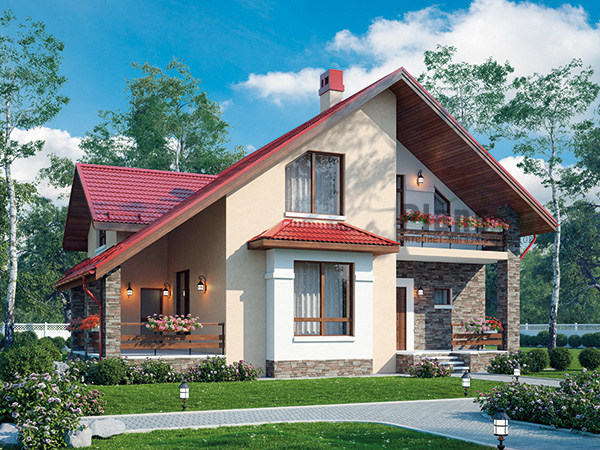

Изображение фасада 1 :: Проект коттеджа 61-46

Изображение фасада 2 :: Проект коттеджа 61-46

Изображение фасада 3 :: Проект коттеджа 61-46

Изображение фасада 4 :: Проект коттеджа 61-46

Характеристики

Общая площадь

151.44 м²

Наружные стены

газобетон

Фундамент

монолитная ж/б плита

Перекрытия

по деревянным балкам

Тип кровли

мансардная

Покрытие кровли

металлочерепица

Наружная отделка

штукатурка, окраска, облицовка камнем

Декоративный камень и кирпич "КРАСНЫЙ КАМЕНЬ"

Цоколь

облицовка камнем

Декоративный камень и кирпич "КРАСНЫЙ КАМЕНЬ"

Описание проекта: + балкон, террасы - 33,4 кв.м. Есть зеркальная версия проекта.
Проект жилого дома с мансардным этажом – настоящий подарок тем, кто любит простор, много солнечного света и тепла. Большие окна в сочетании с внешней легкостью образа и архитектурными признаками домов шале создают уютную и доброжелательную атмосферу. Отдельного внимания заслуживает внутренняя планировка постройки. Это шикарная гостиная с каминной зоной, замечательная кухня-столовая с выходом на большую террасу, удобная гостевая. Планировка мансарды предельно функциональна. Здесь предусмотрены три уютных спальни, вместительная гардеробная, ванная комната и санузел. Все очень практично, компактно и удобно.

Состав проекта

АР+КР (архитектурные решения, конструктивные решения)

Пример проектной документации

43 200 ₽

Общие данные о проекте
Поэтажные планы
Маркировочные планы
Фасады
Разрезы
Ведомости оконных и дверных заполнений
Фундаменты
Планы перекрытий этажей
Планы стропил
Дымовентиляционные каналы
Основные конструктивные узлы и детали
Ведомости расхода материалов

Инженерные сети

10 000 ₽

Водоснабжение и канализация (внутренние сети)
Электрооборудование (внутренние сети)
Отопление и вентиляция

Паспорт проекта

5 000 ₽

Пояснительная записка
Фасады
Планы этажей
Разрезы
План кровли

Цветные фасады формата А4

500 ₽

Цветовое решение фасадов (готовится на листах формата A4, по одному листу на фасад)

Электронная копия проекта в формате PDF

6 000 ₽

Доставка проекта

бесплатно
